- 光纖傳感器在巖土工程中的應用
- 來源：賽斯維傳感器網 發表于 2014/9/28
摘要：光纖傳感器作為傳感器家族的后起之秀，甕借其優異的性能近年來在很多領城獲得了廣泛應用和快速 發展。文章介紹了光纖傳感器的工作原理，并以巖土測4和邊坡支護為例介紹了光纖傳感器在巖土工程中的 應用，并對光纖傳感器的發展趨勢進行了簡單分析。
關鍵詞：光纖傳感器；巖土工程；巖土監測；隧道監刻
1 光纖傳感器的工作原理
在信息時代，各領域?qū)π畔⒌臏?zhǔn)確度和可靠性 提出了更高的要求，被稱為“電五官”的光纖傳感 器在獲取信息方面發揮了重要作用。光纖傳感技術 是20世紀70年代伴隨光纖通信技術的發展而迅速發 展起來的，以光波為載體，光纖為媒介，感知和傳 輸外界被測量信號的新型傳感技術。隨著技術的進 步，傳感器不斷向智能化和精確化的方向發展，光 纖傳感器正是其發展成果之一。光纖具有良好的物 理和化學特性，并具備出色的傳感和傳導性能，還 能超越人的生理承受范圍.到達人無法到達的環境 獲取人的感官不能獲取的信息，光纖傳感器作為傳感器家族的后起之秀，憑借其優異的性能近年來在 很多領域獲得了廣泛應用和快速發展。

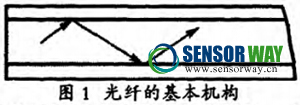

如圖1所示，光纖由高折射率的纖芯和包層兩部 分組成，纖芯的折射率大于包層的折射率，包層直徑 大致為0.1~0.2mm,光線通過端面透入纖芯，在與包 層的交界面處發生光線的完全內反射，光線反射至纖 芯層，經過不斷反射，光線沿著纖芯向前傳播。

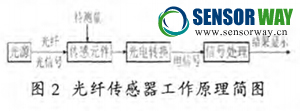

光纖傳感系統由光源、光導纖維、光傳感元件，光調制元件和信號處理五部分組成，其工作原理如圖2所示。光源發出的光經過光導纖維進入光 傳感元件，而在光傳感元件中受到周?chē)h(huán)境場的彩 響而發生變化的光再進入光調制機構，由其將傳感 元件測量的參數調制成幅度、相位、偏振等信息， 最后利用微處理器進行信號分析。
2 光纖傳感器與巖土監測需要的契合
隨著社會的進步，巖土工程的難度加大，對技 術的要求也越來越高。巖土工程具有不確定性，同 時由于設計的復雜性，項目目標往往很難達成。為 了盡可能地控制好施工過程，必須充分掌握和利用 各種信息，因此我們積極提倡信息化施工。光纖具 有很多優異的性能，例如：抗電磁千擾和原子輻射 的性能，徑細、質軟、重量輕的機械性能；絕緣、 無感應的電氣性能；酎水、耐高溫、耐腐蝕的化學 性能等I它能夠在人達不到的地方，起到人的耳目 作用，而且還能超越人的生理界限，接收人的感官 所感受不到的外界信息。光纖傳感器因其具有不受 電磁干擾，信息量大，體積小，重量輕，抗輻射和 防潮能力強，靈敏度髙，易于與計算機應用相結合 等眾多優點，成為巖土工程檢測的重要手段。在巖土工程中，通過光纖傳感器檢測技術可以對施工中 出現的問題進行及時分析，通過獲得的準確數據對 設計方案進行調整，使效益最大化，能夠?qū)崿F(xiàn)對大型建筑物的在線實時監測，在防止安全事故方面具 有重要意義。
3 光纖傳感器在巖土測量中的應用
巖土工程主要包括巖土測量、基坑支護、邊坡 支護、地下硐室、地基處理和樁基礎等內容。本文 以巖土測量和邊坡支護為例探討光纖傳感器在巖土 工程中的應用。
3.1光纖傳感器在隧道監測中的應用

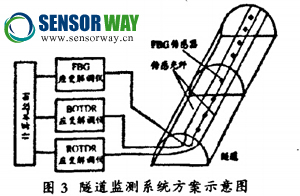

光纖傳感器在隧道上應用比較成熟，例如武漢 的天興洲大橋上有成百上千個光纖傳感測點，時時 監控橋梁的結構、受力和振動等情況，一旦發現異 常，管理機構就能立即采取措施。以某湖底隧道為 例，施工地質條件不理想，難度大，尤其是湖區沙 層分布廣泛，厚度大，對隧道結構采用了分布式 BOTDR光纖檢測系統，沿隧道軸向敷設4根光纖， 其中兩根全面接著（監測隧道整體變形），兩根定 點接著（監測變形縫和潛在變形處的變形情況）。 通過采用光纖傳感器對隧道進行監測，實時監測隧 道變形情況，能夠獲得可靠的數據，可分析出正確 結果，反映隧道實際受力情況，起到隧道的健康監 測、預防保護作用；能夠體現出光纖光柵傳感器的強大優勢，保證了施工的順利進行，提升了施工質量。光纖傳感器在橋梁隧道監測方面的應用主要有 以下三個方面：對采用新型復合材料的橋梁結構進 行監測，掌握材料和結構的工作性能；對交通樞紐或具有重大意義的大型橋梁進行健康監測，掌握橋 梁的正常運行狀態；對有一定損傷的舊橋進行監 測，從而了解其健康狀況并采取針對性的維護和加固措施。如圖3所示：
3.2光纖傳感器在邊坡監測中的應用
邊坡一般地形地貌復雜，容易受地震、降雨等 因素的影響，坡體易發生變形，容易引發地質災 害，對其長期監測是非常必要的。光纖傳感器的引 入能夠?qū)崿F(xiàn)對易滑坡區段的實時監測，及時發出警 報，為邊坡加固和維持穩定提供依據。以某工程為 例，其所處地區地形地貌復雜，降水量大，地下水 位較高，巖土風化嚴重。公路邊坡長51米，高10 米，坡角35°。為了對邊坡進行長期穩定監測，該 現場安裝了近百個光纖傳感器，組成了一個監測和 預警系統。該監測系統的布設主要包括以下幾個部 分：FBG監測抗滑樁、FBG測斜儀、FBG監測土釘、 多通道擴展模塊、光纖光柵解調儀和數據采集計算 機，數據處理計算機。
為了監測土釘?shù)氖芰顟B(tài)，特選取一根14米的 土釘將若干個光纖光柵應變傳感器布設在鋼筋上下 表面上，還布設了10個光纖光柵溫度傳感器進行溫 度補償，利用土釘應變數據來計算土釘?shù)妮S力和彎 矩沿土釘長度的分布曲線。此外，選取了兩根抗滑樁，在每根H型鋼的兩翼緣板上布設了 18個光纖光 柵應變傳感器和9個光纖光柵溫度傳感器，并沿樁 長用PVC線槽保護傳輸光纖。根據光纖檢測資料， '可以判斷坡體下滑力和抗滑力的變化情況。最后， 基于網絡和基于Labview平臺的采集和數據處理軟 件，利用計算機對監測數據進行分析，得出邊坡坡 表變形和抗滑樁的整體健康狀況。
我國地域廣大，地形復雜，泥石流和山體滑坡 是常見地質災害，加之人為因素的影響，使得坡體 滑坡事故多發，因此邊坡穩定的檢測非常必要。光 纖傳感器在邊坡支護中的應用技術有待于進一步開發和研究，以發揮更大作用。
4 結 語
光纖傳感器以其強大的功能得到了廣泛的應 用，幾乎涉及所有重要領域，它能夠代替人類深入 很多惡劣環境使用，解決了許多行業難題，其目前 的發展趨勢有四個，即全光纖微型化，多參量實時 化，高精度實用化和陣列化、網絡化等。隨著技術 的進步，光纖傳感器必將擴展到更廣闊的領域，發 揮更大的作用。作為巖土工程工作者，我們要不斷 探索和學習傳感器的應用知識，提高工作效率，確保工程質量。(徐壽龍)
